结构设计

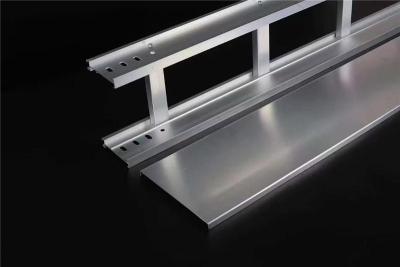

- 整体形状:外形似梯子，由两根纵向侧边和若干横向横杆组成，形成开放式梯级结构，电缆敷设其中，周围空气流通顺畅，便于散热。
- 材质构成:侧板多采用铝合金型材，横梁则用铝合金扁管或角铝型材，也有采用1060铝板制作，铝含量高达99.6%以上。
性能特点
- 重量轻:铝合金密度约为钢材的三分之一，重量大幅减轻，便于运输、安装与维护，在大跨距桥架方案中，能减轻建筑承重。
- 耐腐蚀性强:铝合金表面自然形成或经喷砂氧化处理生成致密氧化保护膜，能抵御大气、化学介质、潮湿及盐雾侵蚀，适用于沿海、化工等腐蚀性环境。
- 散热性好:开放式梯式结构，使电缆热量易散发，减少温度积累，避免过热，延长电缆使用寿命。
- 承载能力较好:通过合理的结构设计和材质选择，能承受一定重量电缆负荷，横杆加固支撑，梯级均匀受力，确保桥架稳定性和安全性。
- 安装维护便捷:可根据需求进行组装，安装方式多样，如吊装、壁装等，且开放式设计便于电缆敷设、检查、维修，降低维护成本。
- 美观环保:外观银白色，色泽美观，可与建筑风格相协调，且废旧铝材易回收再利用，加工过程无污染。
应用领域
- 电力行业:用于输电线路、变电站、发电厂等，实现电力线路和控制线路的输送。
- 通信行业:可用于手机基站、宽带接入和室内通信线路的走线系统，保障通信信号传输。
- 数据中心:机房内部电缆布线，为服务器等设备提供电力和数据传输通道，确保设备正常运行。
- 智能建筑:适用于办公楼、工业厂房、商场、医院等建筑内的电缆桥架系统，支持和保护各类电缆线路。
规格尺寸
铝合金梯式桥架常见规格有50×50、80×60、100×100、150×100、200×100、300×100、300×150、400×100、500×150、500×200等，厚度一般在0.8mm-2.5mm之间，并且所有规格尺寸通常都支持定制。
